Siłowniki nurnikowe Contarini HFRT — seria M250

Siłownik hydrauliczny nurnikowy Contarini HFRT służy do pracy w jednym kierunku. Ciśnienie oleju wysuwa nurnik, a jego powrót wymaga siły zewnętrznej, na przykład ciężaru podnoszonego elementu. Jeśli wymieniasz siłownik, sprawdź nie tylko skok i średnicę, ale także długość między mocowaniami.

W tabeli modeli znajdziesz średnice nurnika od 25 do 70 mm oraz skoki od 100 do 700 mm. Dostępne połączenia średnicy i skoku zależą od modelu. Podaj nam kod HFRT z tabeli albo wymiary potrzebnego siłownika, a sprawdzimy dobór i przygotujemy ofertę.

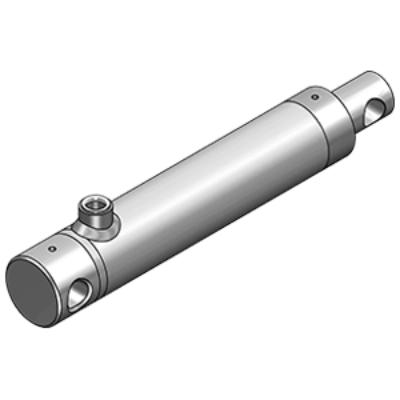

Siłownik nurnikowy Contarini HFRT
Siłownik nurnikowy Contarini HFRT. Wymiary dobieraj na podstawie rysunku i tabeli.

Jak dobrać siłownik nurnikowy HFRT

Zacznij od skoku, czyli odległości, o jaką ma wysunąć się nurnik. Następnie sprawdź jego średnicę oraz wymiary mocowań. Przy wymianie istniejącego siłownika porównaj też długość między osiami mocowań w położeniu wsuniętym.

Do zapytania dołącz ciśnienie robocze układu, wymagane obciążenie i informację, co będzie cofało nurnik. Jeśli nie znasz kodu, wyślij zdjęcia siłownika oraz szkic z wymiarami. Na tej podstawie sprawdzimy odpowiedni wariant z producentem.

Co oznaczają symbole w tabeli HFRT

SymbolCo sprawdzić
ØSŚrednica nurnika, czyli wysuwającego się elementu siłownika.
KSkok nurnika.
ZOdległość między osiami otworów mocujących przy wsuniętym nurniku.
ØDZewnętrzna średnica rury siłownika.
ØALWewnętrzna średnica rury siłownika. Nie jest to średnica nurnika.
E BSPRozmiar przyłącza hydraulicznego. W modelach z tej tabeli wynosi 3/8″ BSP.

Wymiary średnic, skoku i długości w tabeli podano w milimetrach. Wymiary mocowań porównuj z rysunkiem katalogowym, a nie tylko ze zdjęciem produktu.

Przykład odczytania modelu

HFRT230300 ma nurnik o średnicy 30 mm, skok 300 mm i odległość między osiami mocowań 400 mm przy wsuniętym nurniku. Przyłącze ma rozmiar 3/8″ BSP.

Wybierz model HFRT z tabeli

Porównaj wymagany skok, średnicę nurnika i długość montażową z odpowiednim wierszem. Po przejściu na kartę produktu możesz wysłać zapytanie o cenę i termin dostawy. Ceny w sklepie są widoczne po zalogowaniu na konto firmowe.

Kliknij kod modelu, aby przejść do jego karty w sklepie. Przesuń tabelę w bok, aby zobaczyć pozostałe wymiary. Wymiary podano w mm, masę w kg, a przyłącze E w calach BSP. Code B jest oznaczeniem z rysunku producenta.

Rysunek wymiarowy siłownika Contarini HFRT z oznaczeniami średnic, skoku i mocowań
Oznaczenia wymiarów Contarini HFRT. Z określa rozstaw osi mocowań przy wsuniętym nurniku. Kliknij rysunek, aby otworzyć go w pełnej rozdzielczości.
ModelØD [mm]ØAL [mm]ØS [mm]K [mm]Z [mm]E [BSP]L1 [mm]ØP [mm]CM [mm]C [mm]ØJ [mm]CM1 [mm]ØT [mm]Code BMasa [kg]
Kup HFRT1251004030251001903/8″4014,12438223540CFHR0300140301,64
Kup HFRT1251504030251502403/8″4014,12438223540CFHR0300140302,05
Kup HFRT1252004030252002903/8″4014,12438223540CFHR0300140302,46
Kup HFRT1252504030252503403/8″4014,12438223540CFHR0300140302,87
Kup HFRT1253004030253003903/8″4014,12438223540CFHR0300140303,28
Kup HFRT2302005040302003003/8″4216,22642273750CF040050163,64
Kup HFRT2302505040302503503/8″4216,22642273750CF040050164,19
Kup HFRT2303005040303004003/8″4216,22642273750CF040050164,74
Kup HFRT2303505040303504503/8″4216,22642273750CF040050165,3
Kup HFRT2304005040304005003/8″4216,22642273750CF040050165,85
Kup HFRT2305505040305506503/8″4216,22642273750CF040050167,52
Kup HFRT2307005040307008003/8″4216,22642273750CF040050169,18
Kup HFRT3402006050402003303/8″4723,13254374960CFHR0500230506,08
Kup HFRT3402506050402503803/8″4723,13254374960CFHR0500230506,91
Kup HFRT3403006050403004303/8″4723,13254374960CFHR0500230507,75
Kup HFRT3403506050403504803/8″4723,13254374960CFHR0500230508,58
Kup HFRT3404006050404005303/8″4723,13254374960CFHR0500230509,41
Kup HFRT3405506050405506803/8″4723,13254374960CFHR05002305011,9
Kup HFRT3407006050407008303/8″4723,13254374960CFHR05002305014,4
Kup HFRT3452006050452003303/8″4723,13456424960CFHR050230506,73
Kup HFRT3452506050452503803/8″4723,13456424960CFHR050230507,69
Kup HFRT3453006050453004303/8″4723,13456424960CFHR050230508,66
Kup HFRT3453506050453504803/8″4723,13456424960CFHR050230509,62
Kup HFRT3454006050454005303/8″4723,13456424960CFHR0502305010,58
Kup HFRT4503007060503004603/8″5025,54974476565CFHRT0706011,4
Kup HFRT4504007060504005603/8″5025,54974476565CFHRT0706013,74
Kup HFRT4505507060505507103/8″5025,54974476565CFHRT0706017,25
Kup HFRT4507007060507008603/8″5025,54974476565CFHRT0706020,77
Kup HFRT5602008070602003603/8″5025,253661575775CFHRT0807012,26
Kup HFRT5603008070603004603/8″5025,253661575775CFHRT0807015,4
Kup HFRT5604008070604005603/8″5025,253661575775CFHRT0807018,53
Kup HFRT5605508070605507103/8″5025,253661575775CFHRT0807023,24
Kup HFRT5607008070607008603/8″5025,253661575775CFHRT0807027,95
Kup HFRT5703009280703005093/8″5530,256696679085CFHRT0908022,66
Kup HFRT5704009280704006093/8″5530,256696679085CFHRT0908026,94
Kup HFRT5705009280705007093/8″5530,256696679085CFHRT0908031,23

Źródło wymiarów, mas i oznaczeń: karta katalogowa Contarini HFRT, str. 29.

Pytania o siłowniki HFRT

Czy ØAL oznacza średnicę nurnika?

Nie. ØAL to średnica wewnętrzna rury. Średnicę nurnika oznaczono symbolem ØS.

Co cofa nurnik po wysunięciu?

Powrót wymaga siły zewnętrznej, na przykład ciężaru podnoszonego elementu. W zapytaniu podaj, w jaki sposób nurnik będzie cofany.

Jakie dane wysłać, jeśli nie znam kodu?

Podaj średnicę nurnika, skok, długość między osiami mocowań przy wsuniętym nurniku i wymiary mocowań. Dołącz ciśnienie robocze układu, wymagane obciążenie oraz zdjęcie lub rysunek.

Nie znalazłeś odpowiedniego wykonania?

Sprawdź również siłowniki nurnikowe Contarini HT0. Przed wyborem porównaj rysunki i wymiary obu serii. Pozostałe wykonania znajdziesz na stronie siłowników hydraulicznych spawanych.

Zapytaj o dobór siłownika nurnikowego HFRT

Wpisz kod modelu albo podaj średnicę nurnika, skok i wymiary mocowań. Dołącz ciśnienie robocze układu oraz zdjęcie lub rysunek. Sitric zamawia siłowniki bezpośrednio u producenta Contarini. Jeśli potrzebujesz nietypowego wykonania, uzgodnimy jego możliwość z producentem.
