Yuken DSG-01 | Precyzyjny Rozdzielacz Hydrauliczny CETOP 03 (NG6) | 35 MPa
Niezawodność i Wydajność w Standardzie: Elektromagnetyczne Rozdzielacze Kierunkowe Yuken DSG-01
Rozdzielacze hydrauliczne serii Yuken DSG-01 to światowy benchmark w dziedzinie precyzyjnego sterowania kierunkiem przepływu w kompaktowych układach hydraulicznych. Zaprojektowane z myślą o najwyższych wymaganiach przemysłowych, łączą japońską niezawodność z potężną wydajnością, ustanawiając nowe standardy dla ciśnienia roboczego (do 35 MPa) i maksymalnego przepływu (do 100 L/min) w swojej klasie.
Dzięki innowacyjnej, 5-komorowej konstrukcji korpusu oraz zastosowaniu potężnych elektromagnesów „mokrych” (Wet Type Solenoid), rozdzielacze DSG-01 gwarantują minimalny spadek ciśnienia. Dla inżynierów utrzymania ruchu i projektantów maszyn oznacza to bezpośrednie przełożenie na wyższą efektywność energetyczną układu i niższe koszty eksploatacji.
Seria DSG-01 została zaprojektowana z myślą o najbardziej wymagających aplikacjach w przemyśle, oferując niezawodność, stabilną pracę i znaczną redukcję zużycia energii w porównaniu do poprzednich generacji. W skład serii wchodzą zarówno modele standardowe, jak i wersje Shockless Type (S-DSG-01), które minimalizują hałas i wibracje w układach hydraulicznych podczas przełączania suwaka.
Kluczowe Korzyści Techniczne Serii DSG-01:
Najwyższa Wydajność w Klasie: Osiągnij więcej dzięki imponującemu ciśnieniu maksymalnemu 35 MPa (350 bar) oraz przepływowi sięgającemu 100 L/min. To parametry, które pozwalają na intensywną pracę w najbardziej wymagających aplikacjach.
Wysoka Efektywność Energetyczna: Zoptymalizowana konstrukcja kanałów przepływowych minimalizuje spadki ciśnienia, redukując straty energii i obniżając temperaturę roboczą oleju hydraulicznego.
Niezrównana Niezawodność: Sercem zaworu jest mokry elektromagnes (Wet Type Solenoid). Rdzeń cewki porusza się w oleju hydraulicznym, co zapewnia doskonałe smarowanie, chłodzenie i tłumienie drgań, gwarantując długą i bezawaryjną żywotność (miliony cykli).
Wysoka Tolerancja na Zanieczyszczenia: Potężna siła magnetyczna i mocne sprężyny centrujące zapewniają stabilne i pewne przełączanie suwaka, nawet w trudnych warunkach roboczych.
Odporność na Warunki Przemysłowe: Standardowa ochrona IP65 (pyło- i wodoszczelność) zabezpiecza komponenty elektryczne przed pyłem i strumieniami wody, co jest kluczowe w utrzymaniu ruchu.
Cicha i Płynna Praca: Dostępne również warianty „Shockless” (S-DSG-01), które minimalizują uderzenia hydrauliczne i wibracje w rurociągach podczas przełączania suwaka.
Pełna Zgodność ze Standardami: CETOP 03 / NG6
Kluczową cechą serii DSG-01 jest jej pełna kompatybilność ze światowymi normami. Płyta przyłączeniowa (powierzchnia montażowa) jest zgodna ze standardem:
ISO 4401-03-02-0-05
CETOP 03 (RP121H)
NG6 (DIN 24340 A6)
Dla działów zaopatrzenia i utrzymania ruchu oznacza to pełną zamienność 1:1 z rozdzielaczami innych wiodących producentów (np. Bosch Rexroth, Parker, Vickers, Atos) bez konieczności modyfikacji bloku hydraulicznego.
Innowacyjna Konstrukcja i Niezawodność:
Wysoką wydajność uzyskano dzięki zastosowaniu nowoczesnych technologii Yuken:
Mocny Elektromagnes Typu Mokrego (Wet Type Solenoid): Gwarantuje niezawodne i stabilne działanie oraz wysoką tolerancję na zanieczyszczenia hydrauliczne dzięki silnej sile magnetycznej i sprężynie. Elektromagnes jest zanurzony w oleju, co poprawia odprowadzanie ciepła i wydłuża jego żywotność.
Racjonalna Konstrukcja Kanałów Przepływowych (5-komorowy system): Umożliwia efektywny przepływ i minimalizację strat ciśnienia.
Główne Zastosowania Rozdzielaczy DSG-01:
Rozdzielacze kierunkowe Yuken NG6 są fundamentem precyzyjnych układów hydrauliki siłowej w niemal każdej gałęzi przemysłu:
Obrabiarki sterowane numerycznie (CNC)
Prasy hydrauliczne i krawędziowe
Maszyny do przetwórstwa tworzyw sztucznych (wtryskarki)
Automatyczne linie produkcyjne i montażowe
Maszyny dla przemysłu ciężkiego i hutnictwa
Różnorodność Typów Suwaków i Pozycji
Seria DSG-01 oferuje szeroki wybór konfiguracji, aby dopasować się do każdej aplikacji:
Liczba Pozycji Zaworu:

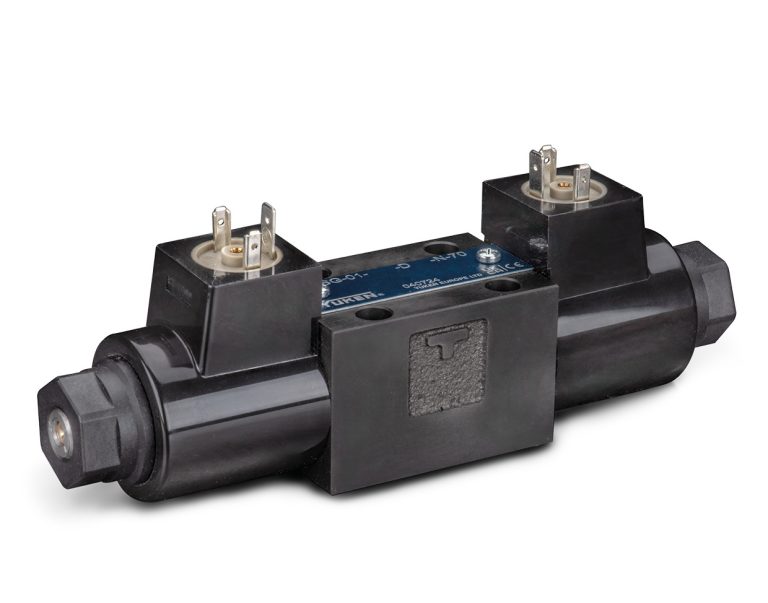

Trzy Pozycje (3-Position): Z powrotem sprężynowym do pozycji centralnej (Spring Centered), np. DSG-01-3C2, DSG-01-3C3, DSG-01-3C4, DSG-01-3C10, oferujące różne schematy przepływu w pozycji neutralnej (np. zamknięty środek 'C2′, środek z portami A i B do T, a P zablokowany 'C3′).

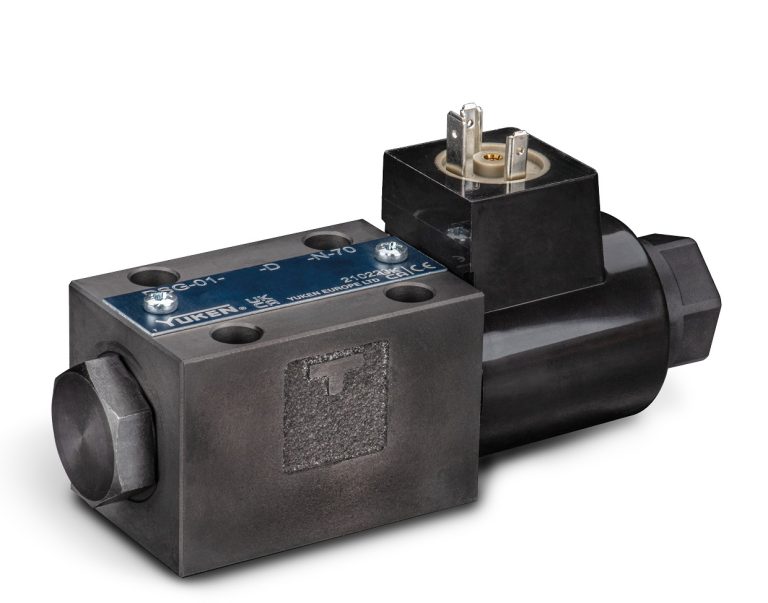

Dwie Pozycje (2-Position): Z przesunięciem sprężynowym (Spring Offset), np. DSG-01-2B2, DSG-01-2B3, DSG-01-2B8, lub z blokadą bez sprężyny (No-Spring Detented), np. DSG-01-2D2.
Dostępne Spool Typy: W standardowych modelach dostępne są m.in. 3C2, 3C3, 3C4, 3C40, 3C60, 3C9, 3C10, 3C11, 3C12 dla wersji 3-pozycyjnych oraz 2D2 (No-Spring), 2B2, 2B3, 2B8 dla wersji 2-pozycyjnych.
Opcje Elektryczne i Zgodność z Normami
Seria DSG-01 jest uniwersalna i spełnia międzynarodowe wymogi:
Typ Zasilania: Dostępne modele na prąd stały (DC – np. D12, D24, D48) oraz prąd zmienny (AC – np. A100, A240)
Wysoka Odporność na Wodę i Pył (IP65/IP67): Standardowe zawory wykazują odporność IP65 (pyłoszczelne i chronione przed strumieniami wody)17. Dostępny jest także typ złącza Deutsch Connector Type zgodny z IP67
Kompatybilność Złącz: Oprócz standardowego Terminal Box Type i Plug-in Connector Type, dostępne są opcje takie jak M12-4 Pin Connector Type (do przesyłania szeregowego), Center Plug-in Connector Type (skracający czas okablowania) oraz wspomniany Deutsch Connector Type
Certyfikacja i Normy: Standardowe zawory posiadają certyfikat CE. Dostępne są również produkty z certyfikatami UL/CSA (wersje specjalne). Powierzchnia montażowa jest zgodna z normą ISO 4401-03-02-0-05 (CETOP 03 / NG6).
Opcje Użytkownika
Wbudowana Dioda Sygnalizacyjna: Dostępne w modelach z wtyczką Plug-in Connector (typ N1), pozwalające na łatwą identyfikację stanu załączenia elektromagnesu.
Ręczne Sterowanie (Manual Override): Opcjonalny przycisk z nakrętką blokującą (Push Button with Lock Nut) umożliwia ręczne przełączanie suwaka i jego zablokowanie.
Sub-Płyty Montażowe (Sub-plates): Dostępne są płyty o różnych rozmiarach gwintów (Rc 1/8, Rc 1/4, Rc 3/8) do montażu.
