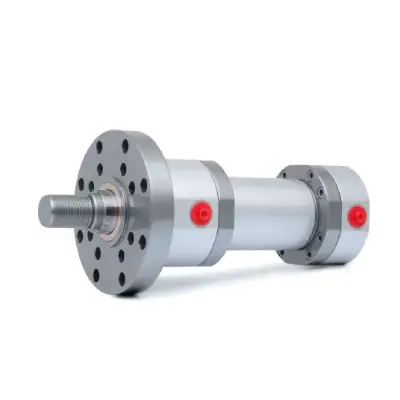

Siłowniki Hydrauliczne ISO 6022 Conforti Serii DP
Niezawodność w Najcięższych Zastosowaniach
W świecie hydrauliki siłowej, gdzie niezawodność, precyzja i wytrzymałość są kluczowe, wybór odpowiednich komponentów decyduje o sukcesie całego projektu. Siłowniki hydrauliczne stanowią serce wielu systemów hydraulicznych, przekształcając ciśnienie cieczy roboczej w potężną siłę mechaniczną. Wśród rozwiązań dedykowanych do najbardziej wymagających aplikacji przemysłowych, siłowniki Conforti serii DP, zgodne z normą ISO 6022, wyznaczają standardy jakości i trwałości.
Kluczowe Cechy Techniczne Siłowników Serii DP
Siłowniki hydrauliczne serii DP zostały zaprojektowane z myślą o pracy w ciężkich warunkach, gdzie wysokie ciśnienia i trudne środowisko są codziennością. Ich konstrukcja opiera się na najlepszych materiałach i sprawdzonych rozwiązaniach technicznych, co gwarantuje długą i bezawaryjną pracę.
Podstawowe parametry techniczne:
Standard: Pełna zgodność z normami ISO 6022 oraz DIN 24333, co zapewnia uniwersalność i łatwość integracji z istniejącymi systemami.
Średnica cylindra (Bore): Dostępne w zakresie od 50 mm do 200 mm, co pozwala na dobór siłownika do szerokiego spektrum zastosowań.
Ciśnienie robocze: Do 250 bar (operacyjne), z ciśnieniem testowym na poziomie 375 bar, co świadczy o ogromnym marginesie bezpieczeństwa.
Maksymalny skok: Do 6000 mm, umożliwiając realizację nawet najbardziej skomplikowanych zadań.
Płyny robocze: Kompatybilność z olejami hydraulicznymi mineralnymi, estrami fosforanowymi oraz płynami HFC.
Każdy siłownik przed opuszczeniem fabryki jest indywidualnie testowany zgodnie z normą ISO 10100, a wyniki są archiwizowane, co jest gwarancją najwyższej jakości i powtarzalności parametrów.
Solidna Budowa i Najwyższej Jakości Materiały
Sekretem niezawodności siłowników DP jest ich przemyślana konstrukcja i dobór materiałów. Analiza przekroju siłownika ujawnia dbałość o każdy detal, mający wpływ na żywotność i wydajność.
Prowadzenie tłoczyska: Długa tuleja prowadząca wykonana z brązu oraz podwójne prowadnice z brązu na tłoku zapewniają doskonałą stabilność i odporność na nieoczekiwane obciążenia promieniowe.
Tłoczysko: Wykonane z hartowanej i chromowanej stali (grubość chromu 25 µm, twardość ISO f7), co minimalizuje tarcie, zużycie uszczelnień i gwarantuje płynną pracę.
Cylinder (Canna): Honowana stal (H8) o niskiej chropowatości (Ra 0.40 µm) zapewnia idealne warunki pracy dla uszczelnień tłokowych.
Dławnica i głowice: Wykonane z wysokogatunkowej stali, zaprojektowane tak, aby wytrzymać najwyższe obciążenia i zapewnić szczelność przez cały okres eksploatacji.
Dostępne Uszczelnienia – Dopasowanie do Warunków Pracy
Conforti oferuje szeroką gamę konfiguracji uszczelnień, aby idealnie dopasować siłownik do specyfiki aplikacji, temperatury pracy i rodzaju medium hydraulicznego.
S (High sealing): Standardowe uszczelnienia NBR + PTFE, idealne do większości zastosowań, zapewniające wysoką szczelność.
L (Low friction): Uszczelnienia o niskim współczynniku tarcia, dedykowane do aplikacji wymagających wysokiej precyzji i płynności ruchu.
H (Viton®): Uszczelnienia na bazie Viton® + PTFE, przeznaczone do pracy w podwyższonych temperaturach (do +150°C) i przy kontakcie z agresywnymi mediami, np. estrami fosforanowymi.
G (HFC-fluid): Specjalna konfiguracja uszczelnień do pracy z płynami hydraulicznymi na bazie wodnego glikolu (HFC).
Precyzyjne Wymiarowanie i Amortyzacja Końca Ruchu
Dobór odpowiedniego siłownika to nie tylko kwestia średnicy i skoku, ale również sił, jakie jest w stanie wygenerować. Katalog dostarcza szczegółowych tabel, pozwalających precyzyjnie określić siłę pchania i ciągnięcia dla każdej konfiguracji przy ciśnieniu 100 i 250 bar.
Kluczowym elementem chroniącym układy hydrauliczne przed uderzeniami i wibracjami jest system amortyzacji końca ruchu. Siłowniki DP wyposażone są w niezawodny, regulowany system amortyzacji, który:
Gwarantuje płynne wyhamowanie tłoka w skrajnych położeniach.
Posiada system szybkiego restartu, co skraca czas cyklu.
Umożliwia precyzyjną regulację efektu hamowania za pomocą śruby.
Śruba regulacyjna służy również jako odpowietrznik, ułatwiając rozruch i serwis hydrauliczny.
Dla siłowników o długim skoku kluczowa jest weryfikacja pod kątem wyboczenia (buckling), a producent dostarcza wykresy ułatwiające inżynierom bezpieczne projektowanie maszyn.
Elastyczność Montażu i Zaawansowane Opcje
Zgodność z ISO 6022 oznacza dostępność szerokiej gamy standardowych mocowań, co czyni siłowniki DP niezwykle uniwersalnymi. Dostępne opcje to m.in.:

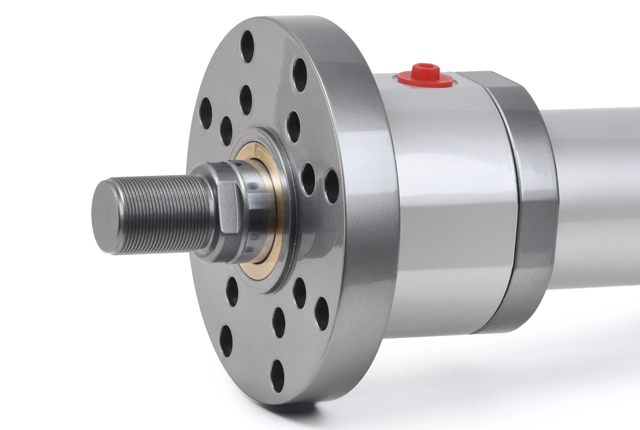

Kołnierze przednie i tylne (MF3, MF4)
Mocowanie na łapach (MS2)

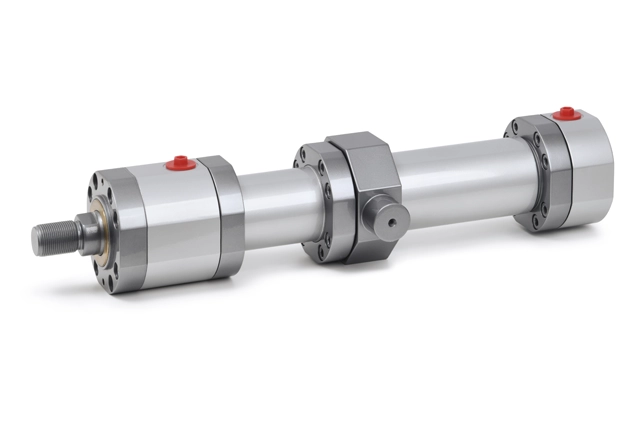

Czopy pośrednie (MT4)

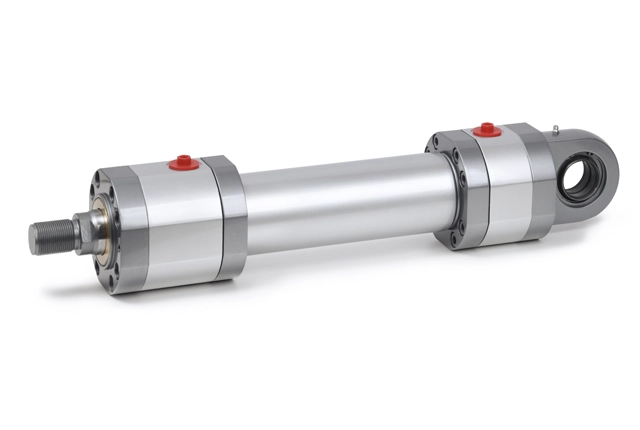

Mocowania przegubowe typu clevis (MP3, MP4, MP5, MP6)
Producent oferuje również szereg opcji personalizacji, które rozszerzają funkcjonalność siłowników:
Zintegrowane czujniki zbliżeniowe: Do detekcji położenia tłoka w pozycjach końcowych, idealne dla automatyzacji procesów.
Płyty przyłączeniowe CETOP: Umożliwiają bezpośredni montaż zaworów hydraulicznych na siłowniku, co redukuje objętość oleju, skraca czas reakcji i poprawia precyzję sterowania.
Różne materiały tłoczyska: Dostępne opcje ze stali nierdzewnej (RRX) lub pokrywanej powłoką Nikrom (RRK) dla aplikacji o wysokich wymaganiach korozyjnych.
Zaprojektuj Swój Siłownik Hydrauliczny – Profesjonalny Konfigurator Online
Potrzebujesz idealnie dopasowanego siłownika hydraulicznego ISO 6022 serii DP do swojej aplikacji? Nasze narzędzie to coś więcej niż formularz – to profesjonalny konfigurator online, który upraszcza i przyspiesza pracę inżynierów i projektantów.
Dzięki naszemu konfiguratorowi:
Precyzyjnie dobierzesz wszystkie parametry techniczne siłownika.
Natychmiast wygenerujesz spersonalizowane pliki, bez oczekiwania na wsparcie techniczne.
Pobierzesz gotowe do implementacji modele CAD 3D (np. w formacie STEP).
Uzyskasz dostęp do szczegółowych rysunków technicznych 2D z pełnym wymiarowaniem.
Zyskaj pewność, że wybrany komponent idealnie pasuje do Twojego projektu. Zacznij konfigurację i pobierz swoje pliki już teraz!
Niezależnie od tego, czy potrzebujesz standardowego siłownika, czy wysoce spersonalizowanego rozwiązania, nasz zespół ekspertów jest do Twojej dyspozycji. Zapewniamy profesjonalny serwis hydrauliczny i doradztwo na każdym etapie – od koncepcji po wdrożenie.
