Siłowniki Hydrauliczne ISO 6020/2 i ISO 6022 z Przetwornikiem Położenia – Precyzja i Niezawodność w Hydraulice Siłowej

W nowoczesnych systemach hydraulicznych, gdzie liczy się każdy milimetr i każda milisekunda, standardowe komponenty mogą okazać się niewystarczające. Aplikacje wymagające absolutnej precyzji, pełnej kontroli nad ruchem i doskonałej powtarzalności potrzebują rozwiązań z najwyższej półki. Takimi rozwiązaniami są serwosiłowniki hydrauliczne zgodne z normami ISO 6020/2 oraz ISO 6022, wyposażone w zintegrowane, bezkontaktowe przetworniki położenia. Stanowią one serce zaawansowanych układów hydraulicznych w przemyśle, od automatyki produkcyjnej po ciężkie maszyny.

Dzięki nim możliwe jest tworzenie systemów, które nie tylko wykonują pracę, ale robią to w sposób inteligentny, z pełnym sprzężeniem zwrotnym, gwarantując optymalizację procesów, bezpieczeństwo i niezawodność przez lata.

Czym Wyróżniają się Serwosiłowniki z Wbudowanym Przetwornikiem Położenia?

Kluczem do wyjątkowych możliwości tych siłowników jest zintegrowany, magnetostrykcyjny przetwornik położenia liniowego. W odróżnieniu od tradycyjnych czujników, ta technologia działa w sposób bezkontaktowy, co eliminuje zużycie mechaniczne i gwarantuje maksymalną trwałość oraz niezawodność.

Jak to działa?

Przetwornik w sposób ciągły i z niezwykłą dokładnością mierzy absolutną pozycję tłoka wewnątrz siłownika. Informacja zwrotna jest natychmiast przesyłana do systemu sterowania (np. sterownika PLC), który może w czasie rzeczywistym korygować ruch, prędkość i pozycję tłoczyska.

Główne zalety tego rozwiązania to:

Absolutna precyzja: Ciągły pomiar położenia pozwala na realizację skomplikowanych sekwencji ruchowych z mikrometrową dokładnością.
Wysoka powtarzalność: Każdy cykl pracy jest wykonywany identycznie, co jest kluczowe w zautomatyzowanych liniach produkcyjnych.
Niezawodność i długa żywotność: Brak elementów stykowych oznacza brak zużycia, co przekłada się na mniejszą awaryjność i niższe koszty utrzymania. To inwestycja, która procentuje, minimalizując potrzebę naprawy siłowników i przestojów.
Dynamiczna kontrola: Możliwość sterowania prędkością i przyspieszeniem w całym zakresie skoku.

Serwosiłowniki ISO 6020/2 – Elastyczność i Wydajność

Norma ISO 6020/2 definiuje siłowniki o uniwersalnej konstrukcji, które sprawdzają się w szerokim spektrum zastosowań przemysłowych. W ofercie serwosiłowników znajdziemy dwie główne rodziny produktów.

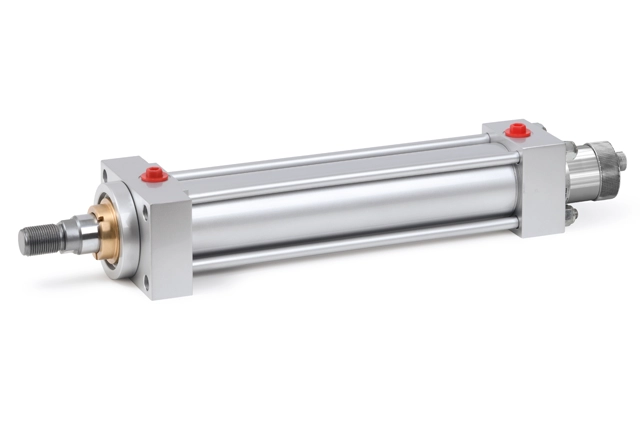

Seria TD/TK (Konstrukcja z Jarzmami Ściągowymi)

To standardowe rozwiązanie, cenione za kompaktową budowę i łatwość serwisowania. Cztery wytrzymałe szpilki (jarzma) spinają całą konstrukcję, zapewniając jej sztywność i odporność.

Ciśnienie robocze: 160 bar
Średnice tłoka: od 40 do 200 mm
Maksymalny skok: 4000 mm

Siłowniki te wyposażono w tuleję prowadzącą z brązu oraz uszczelnienia o niskim współczynniku tarcia, co zapewnia płynną pracę zarówno przy wysokich, jak i niskich prędkościach, eliminując zjawisko „stick-slip” (skokowego ruchu).

Seria TH/TX (Konstrukcja z Przeciwkołnierzami)

Dla aplikacji wymagających bardzo długich skoków, konstrukcja z przeciwkołnierzami jest rozwiązaniem idealnym. Zamiast długich, podatnych na rozciąganie szpilek, zastosowano tu solidne pokrywy skręcane śrubami o wysokiej wytrzymałości. Taka budowa jest znacznie stabilniejsza i pozwala na pracę przy wyższym ciśnieniu.

Ciśnienie robocze: 210 bar
Średnice tłoka: od 50 do 200 mm

Obie serie mogą być wyposażone w płyty przyłączeniowe CETOP (zgodne z ISO 4401), co umożliwia bezpośredni montaż zaworów hydraulicznych – od prostych zaworów ON/OFF, przez proporcjonalne, aż po precyzyjne serwozawory.

Serwosiłowniki ISO 6022 (Seria TP) – Wytrzymałość do Zastosowań Heavy-Duty

Gdy warunki pracy stają się ekstremalne, a obciążenia i ciśnienia sięgają granic możliwości, do gry wkraczają siłowniki heavy-duty serii TP, zgodne z normą ISO 6022. Zostały one zaprojektowane z myślą o najcięższych zadaniach w hydraulice przemysłowej – w hutnictwie, prasach o dużym nacisku czy maszynach budowlanych.

Ciśnienie robocze: 250 bar (testowe 375 bar)
Średnice tłoka: od 50 do 200 mm
Maksymalny skok: aż 6000 mm

Ich konstrukcja, z długą tuleją prowadzącą i podwójnymi prowadnicami z brązu na tłoku, zapewnia wyjątkową odporność na siły promieniowe. Podobnie jak inne serie, również TP wykorzystuje tę samą, zaawansowaną technologię przetwornika położenia, oferując precyzję w najtrudniejszych warunkach.

Zaawansowana Technologia Przetwornika – Sercem Każdego Serwosiłownika

Niezależnie od wybranej serii, każdy serwosiłownik jest wyposażony w najwyższej klasy przetwornik magnetostrykcyjny, który oferuje szerokie możliwości komunikacji z systemami sterowania:

Wyjścia analogowe: 0-10V (MV) oraz 4-20mA (MA) – idealne do integracji z prostszymi układami automatyki.
Wyjścia cyfrowe: SSI, CANbus, DeviceNet, Profibus, EtherCAT®, EtherNet/IP™, PROFINET, POWERLINK – zapewniają szybką i bezstratną komunikację w zaawansowanych sieciach przemysłowych.

Kluczowe parametry techniczne przetwornika:

Rozdzielczość: od nieskończonej (wersje analogowe) do 0,1 µm (wersje cyfrowe).
Powtarzalność: < ±0,001% pełnego skoku.
Stopień ochrony: IP67, gwarantujący pełną ochronę przed pyłem i wodą.
Ochrona elektroniki: Zewnętrzne elementy przetwornika są chronione przez solidną, zdejmowaną osłonę stalową, która zabezpiecza je przed przypadkowymi uszkodzeniami podczas montażu i eksploatacji.

Skonfiguruj Idealny Siłownik dla Twojej Aplikacji

Jedną z największych zalet prezentowanych serwosiłowników jest ich modułowość. Dzięki szerokiej gamie opcji możesz stworzyć produkt idealnie dopasowany do Twoich potrzeb.

Dostępne opcje konfiguracji obejmują m.in.:

Rodzaj montażu: kołnierze, łapy, mocowania przegubowe i wiele innych.
Zakończenie tłoczyska: gwint zewnętrzny, wewnętrzny, przegub kulowy.
Typ uszczelnień: standardowe, niskotarciowe, Viton® do pracy w wysokich temperaturach lub z agresywnymi mediami.
Odpowietrzniki: na jednej lub obu pokrywach.
Płyty zaworowe: CETOP 3 (NG6) lub CETOP 5 (NG10).

Dzięki tak szerokim możliwościom, każdy siłownik jest „szyty na miarę”, co gwarantuje jego optymalne działanie w docelowym systemie hydraulicznym.

Serwosiłowniki hydrauliczne ISO 6020/2 i ISO 6022 z wbudowanym przetwornikiem położenia to bezkompromisowe rozwiązanie dla najbardziej wymagających zadań. Łączą w sobie solidność wykonania, zgodność z międzynarodowymi normami oraz najnowocześniejszą technologię pomiarową, zapewniając precyzję, której potrzebuje Twój biznes.
