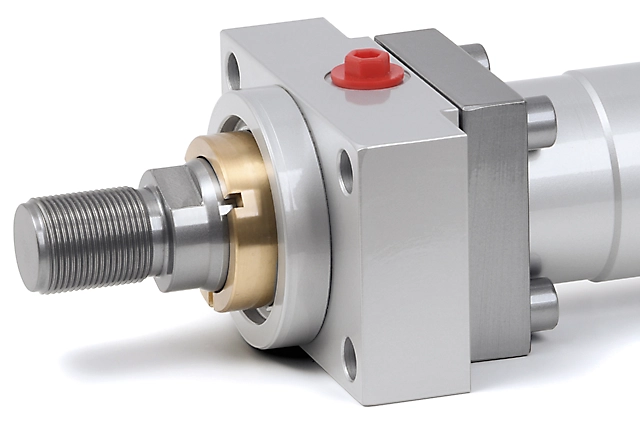

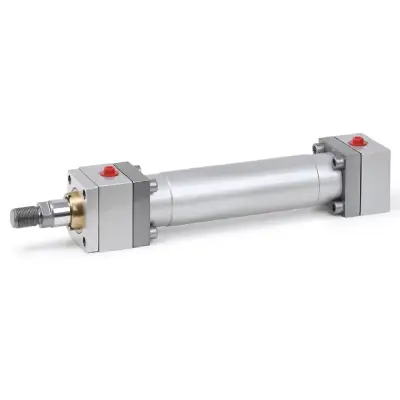

Siłowniki hydrauliczne ISO 6020/2 Conforti – seria HD i HK z przeciwkołnierzami
W świecie nowoczesnej hydrauliki siłowej, gdzie niezawodność, precyzja i trwałość są kluczowe, siłowniki hydrauliczne stanowią serce wielu maszyn i systemów przemysłowych. Prezentujemy Państwu serię siłowników z przeciwkołnierzami zgodnych z normą ISO 6020/2 (DIN 24554) – rozwiązanie zaprojektowane z myślą o najbardziej wymagających zastosowaniach. Dzięki zwartej budowie, zastosowaniu najwyższej jakości materiałów i wieloletniemu doświadczeniu inżynieryjnemu, siłowniki te gwarantują bezproblemową pracę przez miliony cykli.
Specjalna konstrukcja z przeciwkołnierzami i śrubami o wysokiej wytrzymałości czyni je idealnym wyborem do aplikacji o długich skokach. W przeciwieństwie do tradycyjnych siłowników z prętami ściągającymi, ta konfiguracja zapewnia znacznie większą stabilność, eliminując ryzyko wyboczenia przy zachowaniu kompaktowych wymiarów zewnętrznych.
Parametry techniczne siłowników ISO 6020/2 HD i HK
Każdy siłownik z tej serii został zaprojektowany, aby sprostać rygorystycznym standardom przemysłowym. Solidna konstrukcja i przemyślane rozwiązania techniczne przekładają się na wyjątkową wydajność i łatwość konserwacji.
Podstawowe dane techniczne:
Norma: ISO 6020/2 – DIN 24554
Dostępne średnice (Alesaggio): od 50 mm do 200 mm
Ciśnienie robocze: do 210 bar (ciśnienie testowe 315 bar)
Maksymalny skok: do 4000 mm
Dopuszczalne płyny hydrauliczne: Mineralny olej hydrauliczny, estry fosforowe, woda-glikol (HFC)
Serie produktowe:
HD: dla średnic od 50 do 100 mm
HK: dla średnic od 125 do 200 mm
Siłowniki mogą być wyposażone w regulowaną amortyzację na końcu skoku, która chroni układ hydrauliczny przed uderzeniami, oraz w szeroką gamę czujników położenia do precyzyjnej kontroli ruchu.
Budowa i materiały – tłoczysko, cylinder, uszczelnienia
Trwałość systemów hydraulicznych zależy od jakości ich komponentów. Dlatego nasze siłowniki ISO 6020/2 są produkowane z najlepszych dostępnych materiałów, co zapewnia im długą żywotność nawet w trudnych warunkach pracy.
Tłoczysko: Wykonane z wysokogatunkowej stali chromowanej (standardowo CK45), szlifowanej dla zapewnienia idealnej gładkości i minimalnego zużycia uszczelnień.
Cylinder: Rura honowana, o gładkości Ra 0.40 µm, gwarantująca płynny ruch tłoka.
Prowadzenie tłoczyska: Tuleja prowadząca wykonana z brązu zapewnia doskonałe właściwości ślizgowe i odporność na zużycie.
Uszczelnienia: Oferujemy szeroki wybór konfiguracji uszczelnień, aby dopasować siłownik do specyficznych warunków pracy:
S (Wysoka szczelność): Standardowe rozwiązanie do większości zastosowań.
L (Niskie tarcie): Idealne do aplikacji wymagających płynnego ruchu przy niskich prędkościach.
H (Viton®): Do pracy w wysokich temperaturach (do +150°C) i z agresywnymi mediami.
G (Woda-glikol): Specjalne uszczelnienia do płynów typu HFC.
Każdy siłownik przed opuszczeniem fabryki przechodzi rygorystyczne testy zgodnie z normą ISO 10100, co gwarantuje jego jakość i niezawodność.
Siły robocze i wymiarowanie tłoczyska
Prawidłowe zwymiarowanie siłownika jest kluczowe dla bezpieczeństwa i wydajności całego układu hydraulicznego. Siłowniki serii HD i HK oferują potężne siły, które sprostają najcięższym zadaniom. Przykładowo, siłownik o średnicy 125 mm i tłoczysku 70 mm generuje siłę pchania blisko 26 ton (25771 daN) przy ciśnieniu 210 bar.
Aby zapewnić maksymalną żywotność, należy unikać czynników ryzyka, takich jak:
Obciążenia promieniowe i niewspółosiowość montażu.
Uderzenia mechaniczne i piki ciśnienia.
Zanieczyszczony olej hydrauliczny.
Praca w zbyt wysokiej temperaturze.
W przypadku aplikacji z długim skokiem, gdzie istnieje ryzyko wyboczenia tłoczyska, nasz zespół techniczny pomoże w doborze odpowiedniej średnicy, wykorzystując specjalistyczne wykresy i obliczenia (jak te przedstawione na stronie 29 katalogu).
Opcje mocowań i konfiguracji wg normy ISO
Elastyczność jest jedną z największych zalet siłowników ISO 6020/2. Oferujemy pełną gamę opcji, które pozwalają stworzyć produkt idealnie dopasowany do indywidualnych potrzeb.
Rodzaje mocowań: Dostępne są wszystkie standardowe mocowania wg normy ISO, w tym:
Kołnierze przednie i tylne (ME5, ME6)
Mocowanie na łapach (MS2)
Ucha przegubowe (MP1, MP3, MP5)
Czopy przednie i tylne (MT1, MT2)
Zakończenia tłoczyska: Oferujemy różne warianty, w tym gwint zewnętrzny (standard), wewnętrzny (SF) czy głowicę wahliwą (ST).
Opcje specjalne:
Materiały tłoczyska: stal nierdzewna (INOX), stal ulepszona cieplnie czy pokryta powłoką Nikrom.
Zintegrowane czujniki końca skoku: Indukcyjne czujniki zbliżeniowe do precyzyjnego wykrywania pozycji krańcowych.
Przyłącza CETOP: Możliwość montażu płyt przyłączeniowych dla zaworów hydraulicznych ISO 4401 (NG6, NG10) bezpośrednio na siłowniku, co redukuje objętość oleju i poprawia precyzję sterowania.
Zgarniacz metalowy: Do pracy w środowiskach o dużym zapyleniu.
Serwosiłowniki TH/TX z przetwornikiem położenia
Dla aplikacji wymagających absolutnej precyzji i ciągłego odczytu położenia tłoka, oferujemy serię serwosiłowników TH (średnice 50-100) i TX (średnice 125-200). Są one wyposażone w zintegrowany, magnetostrykcyjny przetwornik położenia, który dostarcza dokładny i ciągły sygnał zwrotny o pozycji tłoka w dowolnym punkcie skoku. To idealne rozwiązanie dla zaawansowanej hydrauliki przemysłowej.
Zamów siłownik ISO 6020/2 – konfiguracja i kontakt
Nasze siłowniki hydrauliczne ISO 6020/2 to niezawodne i wszechstronne rozwiązanie, które można w pełni dostosować do potrzeb Twojej aplikacji.
Niezależnie od tego, czy potrzebujesz standardowego siłownika, czy wysoce spersonalizowanego rozwiązania, nasz zespół ekspertów jest do Twojej dyspozycji. Zapewniamy profesjonalny serwis hydrauliczny i doradztwo na każdym etapie – od koncepcji po wdrożenie.
