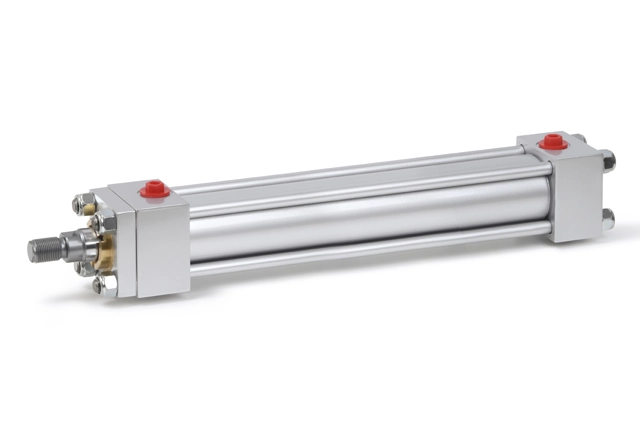

Siłowniki Hydrauliczne ISO 6020/2 Conforti Serii CD, DK, MD
1. Wprowadzenie
Siłowniki hydrauliczne Conforti serii CD / DK / MD, zgodne z normą ISO 6020/2, to zaawansowane komponenty hydrauliki siłowej, zaprojektowane z myślą o szerokim spektrum zastosowań przemysłowych. Charakteryzują się kompaktową budową, wysoką niezawodnością oraz łatwością konserwacji. Dzięki zastosowaniu czterech ściągów o wysokiej wytrzymałości, siłowniki te gwarantują stabilność i długą żywotność, nawet w wymagających warunkach pracy. Seria ta stanowi odpowiedź na potrzeby rynku poszukującego siłowników hydraulicznych o wysokiej wydajności i precyzji działania, będąc kluczowym elementem w nowoczesnych maszynach i systemach automatyki.
2. Specyfikacje techniczne
Siłowniki hydrauliczne ISO 6020/2 serii CD / DK / MD marki Conforti spełniają rygorystyczne normy jakościowe, co potwierdza ich zgodność ze standardami ISO 6020/2 oraz DIN 24554.Każdy wyprodukowany siłownik przechodzi testy zgodne z normą ISO 10100, co gwarantuje jego niezawodność i bezpieczeństwo użytkowania.
Podstawowe parametry techniczne:
Normy: ISO 6020/2, DIN 24554.
Średnica tłoka:
Seria CD: od 25 mm do 100 mm.
Seria DK: od 125 mm do 200 mm.
Seria MD (z czujnikami magnetycznymi): od 25 mm do 125 mm.
Ciśnienie robocze: 160 bar.
Ciśnienie testowe: 240 bar.
Maksymalny skok: do 4000 mm. W przypadku skoków przekraczających 2000 mm zaleca się wybór siłowników z przeciwkołnierzami.
Płyny robocze: Olej hydrauliczny mineralny, estry fosforanowe, woda-glikol.
| WYMIAROWANIE I SIŁY | ||||||||
|---|---|---|---|---|---|---|---|---|
| Wymiary | Tłoczysko | Pole tłoka | Siła przy 100 bar | Siła przy 140 bar | Moment dokręcania cięgien | |||
| Średnica | Tłoczysko | w pchaniu | w ciągnięciu | w pchaniu | w ciągnięciu | w pchaniu | w ciągnięciu | |
| mm | mm | cm² | cm² | daN | daN | daN | daN | Nm |
| 25 | 12 | 4.9 | 3.8 | 491 | 378 | 785 | 604 | 5 |
| 18 | 2.4 | 236 | 378 | |||||
| 32 | 14 | 8.0 | 6.5 | 804 | 650 | 1287 | 1040 | 9 |
| 18 | 5.5 | 550 | 880 | |||||
| 22 | 4.2 | 424 | 679 | |||||
| 40 | 18 | 12.6 | 10.0 | 1257 | 1002 | 2011 | 1603 | 20 |
| 22 | 8.8 | 877 | 1402 | |||||
| 28 | 6.4 | 641 | 1025 | |||||
| 50 | 22 | 19.6 | 15.8 | 1963 | 1583 | 3142 | 2533 | 70 |
| 28 | 13.5 | 1348 | 2156 | |||||
| 36 | 9.5 | 946 | 1513 | |||||
| 63 | 36 | 31.2 | 25.0 | 3117 | 2501 | 4988 | 4002 | 70 |
| 45 | 15.0 | 1499 | 2399 | |||||
| 80 | 45 | 50.3 | 34.4 | 5027 | 3436 | 8042 | 5498 | 160 |
| 56 | 25.6 | 2564 | 4102 | |||||
| 100 | 56 | 78.5 | 53.9 | 7854 | 5391 | 12566 | 8626 | 160 |
| 70 | 40.1 | 4006 | 6409 | |||||
| 125 | 70 | 122.7 | 98.1 | 12272 | 9809 | 19635 | 15694 | 460 |
| 90 | 59.1 | 5910 | 9456 | |||||
| 160 | 90 | 201.1 | 137.4 | 20106 | 13744 | 32170 | 21991 | 820 |
| 110 | 106.0 | 10603 | 16965 | |||||
| 200 | 110 | 314.2 | 259.1 | 31416 | 25913 | 50265 | 41460 | 1150 |
| 140 | 160.2 | 16022 | 25635 | |||||
3. Materiały i konstrukcja
Wysoka jakość i długa żywotność siłowników hydraulicznych Conforti jest wynikiem zastosowania starannie dobranych materiałów oraz przemyślanej konstrukcji.
Tłoczysko: Wykonane ze stali C45 lub 20MnV6, chromowane, co zapewnia wysoką odporność na zużycie i korozję. Na życzenie dostępne są również tłoczyska z hartowaniem powierzchniowym (CK45H), ulepszane cieplnie (42CrMo4) lub ze stali nierdzewnej z powłoką chromową (AISI 431, AISI 316, AISI 304) lub niklowo-chromową dla środowisk silnie agresywnych.
Cylinder: Rura stalowa, bezszwowa, ciągniona na zimno i honowana, co gwarantuje gładką powierzchnię wewnętrzną i precyzyjne dopasowanie uszczelnień.
Płyty: Wykonane z wysokiej jakości stali, zapewniają solidną i szczelną konstrukcję.
Ściągi: Cztery ściągi wykonane ze stali o wysokiej wytrzymałości, z gwintem walcowanym na zimno, co zwiększa ich odporność na zmęczenie materiału.
Tłok: Stalowy, zaprojektowany w celu zapewnienia optymalnej wydajności i minimalnego tarcia.

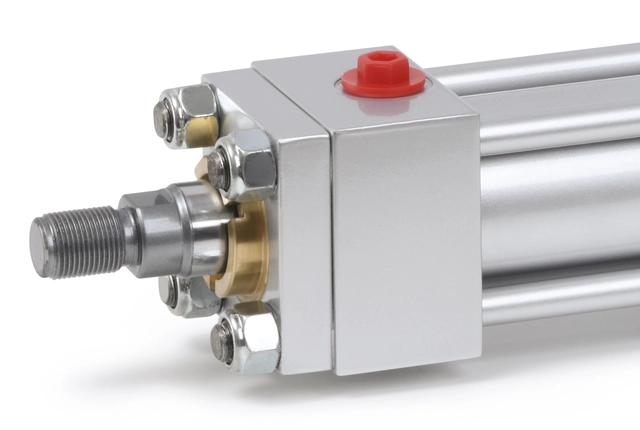

Prowadzenie tłoczyska: Tuleja prowadząca z brązu zapewnia doskonałe właściwości ślizgowe i odporność na zużycie.
Seria siłowników hydraulicznych MD wyróżnia się zastosowaniem tłoka magnetycznego oraz cylindra ze stali nierdzewnej, co umożliwia bezdotykowe wykrywanie pozycji tłoka za pomocą zewnętrznych czujników magnetycznych.
4. Wymiary i tolerancje
Wymiary i tolerancje montażowe siłowników hydraulicznych serii CD / DK / MD są w pełni zgodne z normą ISO 6020/2, co zapewnia ich wymienność i łatwą integrację z istniejącymi systemami. Precyzyjne wykonanie każdego elementu gwarantuje wysoką dokładność i powtarzalność pracy siłownika.
Tolerancja wykonania skoku siłownika wynosi standardowo 0/+2 mm, zgodnie z normą ISO 8131. W specyficznych przypadkach, ze względu na konstrukcję siłownika lub zastosowanie czujników, minimalna długość skoku może być ograniczona. Szczegółowe dane dotyczące wymiarów gabarytowych dla poszczególnych średnic tłoka i typów mocowań znajdują się w karcie katalogowej.
5. Dostępne opcje i akcesoria
Conforti oferuje szeroką gamę opcji i akcesoriów, które pozwalają na dostosowanie siłowników hydraulicznych ISO 6020/2 do specyficznych wymagań aplikacji, czyniąc je siłownikami hydraulicznymi z różnymi opcjami akcesoriów.
Amortyzacja w skrajnych położeniach: Regulowana amortyzacja na końcu skoku pozwala na płynne wyhamowanie tłoka, co chroni siłownik i całą maszynę przed uderzeniami.
Czujniki położenia:
Seria MD: Wyposażona w tłok magnetyczny, umożliwia montaż czujników magnetycznych (typu REED lub PNP) na zewnętrznej powierzchni cylindra w celu detekcji położenia.
Zintegrowane czujniki końca skoku: Indukcyjne czujniki zbliżeniowe mogą być zintegrowane w pokrywach siłownika, zapewniając precyzyjny sygnał o osiągnięciu krańcowego położenia tłoka.
Odpowietrzniki: Ułatwiają usunięcie powietrza z układu hydraulicznego, co jest kluczowe dla jego prawidłowej i stabilnej pracy.
Bazy CETOP: Możliwość montażu na siłowniku bazy przyłączeniowej dla zaworów hydraulicznych zgodnych z normą ISO 4401 (CETOP 3, CETOP 5), co pozwala na zintegrowanie sterowania bezpośrednio na siłowniku i skrócenie czasu reakcji.

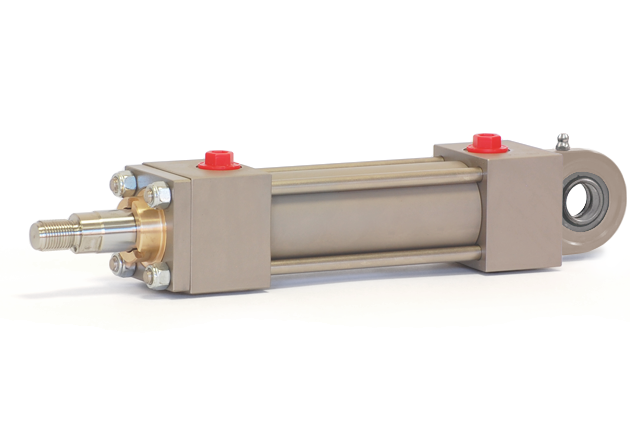

Niklowanie: Dla aplikacji w środowiskach agresywnych, gdzie występuje ryzyko korozji, dostępna jest opcja niklowania chemicznego zewnętrznych powierzchni siłownika.
6. Uszczelnienia
Dobór odpowiednich uszczelnień jest kluczowy dla niezawodności i żywotności siłownika. Conforti oferuje kilka konfiguracji uszczelnień, dostosowanych do różnych warunków pracy, co czyni je siłownikami hydraulicznymi z uszczelnieniami wysokiej jakości.
Standardowe (S): Uszczelnienia z NBR i PTFE, przeznaczone do standardowych zastosowań z olejem hydraulicznym, pracujące w temperaturach od -20°C do +80°C.
Niskotarciowe (L): Konfiguracja zapewniająca niski współczynnik tarcia, idealna do aplikacji wymagających płynnego i precyzyjnego ruchu.
Wysokotemperaturowe (H): Uszczelnienia wykonane z Viton® (FKM) i PTFE, przeznaczone do pracy w wyższych temperaturach (do +150°C) oraz z płynami hydraulicznymi na bazie estrów fosforanowych.
Do pracy z wodą-glikolem (G): Specjalna konfiguracja uszczelnień do pracy z płynami hydraulicznymi typu HFC.
Każdy zestaw uszczelnień składa się z uszczelnienia tłoka, uszczelnienia tłoczyska, pierścieni prowadzących oraz pierścienia zgarniającego, co zapewnia kompleksową ochronę przed wyciekami wewnętrznymi i zewnętrznymi.
7. Opcje montażu
Zgodność z normą ISO 6020/2 gwarantuje szeroki wybór standardowych opcji montażu, co pozwala na elastyczną adaptację siłowników Conforti do konstrukcji maszyny. Dostępne są wszystkie typy mocowań zdefiniowane w standardzie, co sprawia, że są to siłowniki hydrauliczne z opcjami montażu dopasowanymi do potrzeb przemysłu.
Przykładowe typy mocowań:
MS2: Łapy montażowe
MP1/MP3/MP5: Mocowanie na czopach (wahliwe)
ME5/ME6: Kołnierze (przedni/tylny)
MT1/MT2/MT4: Mocowanie na sworzniach (przednie/tylne/pośrednie)
MX1/MX2/MX3: Przedłużone ściągi
8. Aplikacje i zastosowania
Dzięki swojej wszechstronności, niezawodności i precyzji, siłowniki hydrauliczne ISO 6020/2 serii CD / DK / MD znajdują zastosowanie w wielu gałęziach przemysłu, jako siłowniki hydrauliczne do zastosowań przemysłowych oraz siłowniki hydrauliczne do zastosowań stacjonarnych.
Przemysł maszynowy: Obrabiarki, prasy hydrauliczne, maszyny do formowania wtryskowego tworzyw sztucznych.
Hutnictwo i przemysł ciężki: Urządzenia do transportu materiałów, mechanizmy pieców przemysłowych.
Automatyka przemysłowa: Linie produkcyjne, manipulatory i roboty przemysłowe.
Przemysł drzewny i papierniczy: Maszyny do obróbki drewna, prasy do papieru.
Energetyka: Mechanizmy sterujące w elektrowniach.
Siłowniki hydrauliczne o wysokiej precyzji z serii MD z czujnikami magnetycznymi są idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest dokładna kontrola pozycji i automatyzacja cyklu pracy.
9. Podsumowanie
Siłowniki hydrauliczne ISO 6020/2 serii CD / DK / MD marki Conforti to produkt najwyższej klasy, łączący w sobie solidność wykonania, zgodność z międzynarodowymi standardami oraz elastyczność konfiguracji. Stanowią one niezawodne i wydajne rozwiązanie dla szerokiej gamy aplikacji przemysłowych, od prostych zadań po skomplikowane, zautomatyzowane systemy. Dzięki bogatej ofercie opcji, materiałów i uszczelnień, możliwe jest precyzyjne dopasowanie siłownika do indywidualnych potrzeb każdego klienta, co gwarantuje długą żywotność i optymalną wydajność. Wybierając siłowniki hydrauliczne Conforti, inwestuje się w jakość, niezawodność i technologię sprawdzoną w najbardziej wymagających zastosowaniach przemysłowych.
