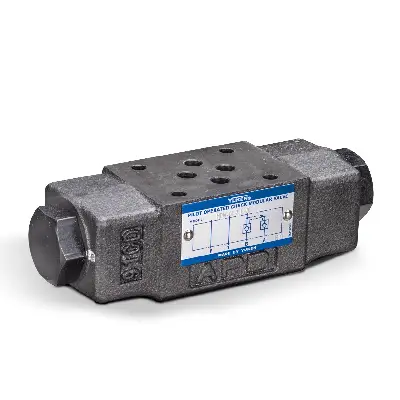

Podwójny modułowy zawór zwrotny sterowany Yuken MPW-01-2-L-70

367,00

Yuken MPW-01-2-L-70 to wysokiej klasy podwójny modułowy zawór zwrotny sterowany NG6, działający w liniach A i B. Umożliwia swobodny przepływ i blokadę w obu kanałach roboczych, skutecznie podtrzymując ładunek. Wersja „L” wymaga niższego ciśnienia sterującego do otwarcia. Maksymalne ciśnienie pracy to 35 MPa, a przepływ 60 l/min.

Prezentujemy podwójny modułowy zawór zwrotny sterowany Yuken MPW-01-2-L-70. Jest to zaawansowany komponent bezpieczeństwa, znany również jako podwójny zawór podtrzymujący ładunek. Jego podstawowym zadaniem jest zapewnienie swobodnego przepływu do odbiornika w obu liniach A i B, przy jednoczesnej blokadzie przepływu powrotnego w obu kanałach. Co więcej, dzięki funkcji sterowania pilotem, zawór ten pozwala na kontrolowane opuszczenie ładunku. Wersja „L” (Low Pilot) charakteryzuje się obniżonym wymaganym ciśnieniem sterującym. Dlatego też jest to idealne i kompaktowe rozwiązanie do zapobiegania niekontrolowanemu ruchowi siłowników dwustronnego działania pod obciążeniem.

Parametry techniczne podwójnego modułowego zaworu zwrotnego sterowanego Yuken MPW-01-2-L-70

Parametr Wartość
Producent Yuken
Seria MPW-01
Model MPW-01-2-L-70
Typ zaworu Podwójny modułowy zawór zwrotny sterowany pilotem
Funkcja Kontrola przepływu w liniach A i B
Typ sterowania Niskopilotowy (Low Pilot Pressure Type)
Ciśnienie otwarcia (Cracking Pressure) 0.2 MPa (29 PSI)
Rozmiar nominalny NG6 (CETOP 03, ISO 4401-03)
Maksymalne ciśnienie robocze 35 MPa (5080 PSI)
Maksymalny przepływ 60 L/min (15.9 U.S.GPM)
Ciecz hydrauliczna Olej mineralny (standardowo), płyny typu fosforanowego estru (wymagane specjalne uszczelnienia F-MPW)
Montaż Modułowy, na płycie przyłączeniowej lub w bloku zaworowym
Masa ok. 1.45 kg
Standard konstrukcyjny 70

Główne obszary zastosowania podwójnych zaworów zwrotnych sterowanych

  • Układy podtrzymujące ładunek (load-holding) w obu kierunkach ruchu siłownika dwustronnego działania.
  • Blokowanie siłowników lub silników hydraulicznych w ustalonej pozycji do czasu podania sygnału sterującego.
  • Aplikacje z siłownikami obrotowymi lub chwytakami, które muszą utrzymywać pozycję pod zmiennym obciążeniem.
  • Obwody bezpieczeństwa w maszynach przemysłowych, gdzie kluczowe jest niezawodne działanie zaworów zwrotnych sterowanych.
  • Systemy wymagające synchronizacji lub stabilizacji ruchu dwóch odbiorników.

Kluczowe zalety podwójnego modułowego zaworu zwrotnego sterowanego Yuken

  • Niezawodne podtrzymanie ładunku w obu kierunkach: Skutecznie blokuje przepływ powrotny w liniach A i B, zapobiegając niekontrolowanemu ruchowi.
  • Kompaktowa konstrukcja: Jeden podwójny modułowy zawór zwrotny sterowany Yuken zastępuje dwa pojedyncze, oszczędzając miejsce, koszty i eliminując potrzebę dodatkowych połączeń.
  • Niskie ciśnienie sterujące (Typ L): Wersja niskopilotowa wymaga mniejszego ciśnienia do otwarcia zaworu, co jest zaletą w niektórych konfiguracjach systemowych.
  • Płynne działanie: Konstrukcja zaworu zapewnia płynne i stabilne otwieranie oraz zamykanie, minimalizując uderzenia hydrauliczne.
  • Trwałość i niezawodność: Solidna konstrukcja, charakterystyczna dla produktów Yuken, gwarantuje długą żywotność.

Wskazówki montażowe: Podwójny zawór podtrzymujący ładunek MPW-01-2-L-70

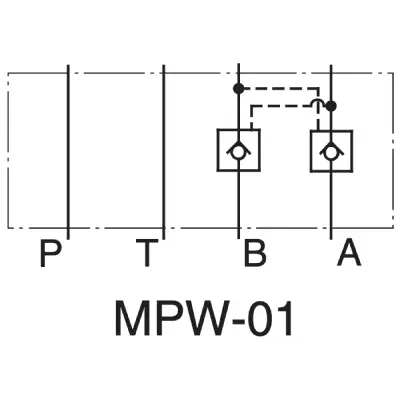

Podczas instalacji podwójnego modułowego zaworu zwrotnego sterowanego Yuken MPW-01-2-L-70, kluczowe jest zapewnienie czystości powierzchni montażowych. Ponadto, należy prawidłowo dokręcić śruby. Zazwyczaj, ten zawór podtrzymujący ładunek montuje się bezpośrednio na płycie przyłączeniowej, a na nim umieszcza się rozdzielacz kierunkowy. Co ważne, wewnętrzne kanały sterujące są skrzyżowane. Oznacza to, że ciśnienie w linii A steruje otwarciem zaworu zwrotnego w linii B i odwrotnie. Zapewnia to automatyczne otwarcie zaworu zwrotnego w kanale powrotnym. Prawidłowo dobrane i zainstalowane zawory zwrotne sterowane są fundamentem bezpiecznego systemu hydraulicznego.

W przypadku pytań dotyczących tego podwójnego modułowego zaworu zwrotnego sterowanego Yuken, jego aplikacji lub doboru innych modułowych zaworów zwrotnych Yuken, nasz zespół specjalistów jest do Państwa dyspozycji.

kodWagaCenaIlość
MPW-01-2-L-70N/A367,00
