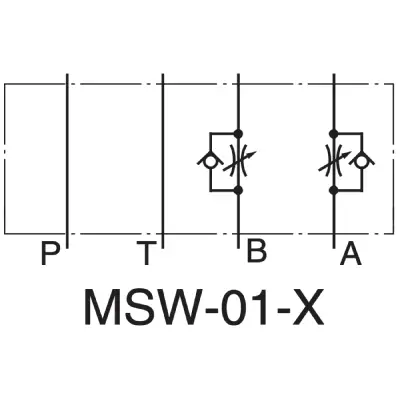

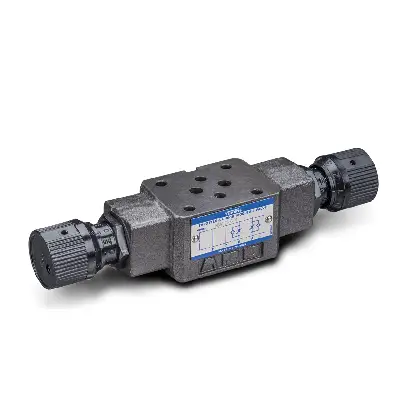

Prezentujemy podwójny modułowy zawór dławiąco-zwrotny Yuken MSW-01-X-70. Jest to zaawansowany komponent z serii zaworów modułowych 01 (NG6). Służy on do niezależnej kontroli przepływu w obu liniach roboczych A i B. Co więcej, model MSW-01-X-70 działa w konfiguracji „Metre-Out”. Oznacza to, że reguluje on przepływ oleju wychodzącego z odbiornika, zarówno na kanale A, jak i B. W rezultacie, pozwala to na precyzyjną i niezależną kontrolę prędkości ruchu siłownika dwustronnego działania w obu kierunkach (wysuw i powrót). W przeciwnych kierunkach przepływ jest swobodny dzięki wbudowanym zaworom zwrotnym. Dlatego też ten zawór dławiący jest wszechstronnym rozwiązaniem do złożonych aplikacji przemysłowych.
Parametry techniczne podwójnego modułowego zaworu dławiąco-zwrotnego Yuken MSW-01-X-70
Parametr | Wartość |
---|---|
Producent | Yuken |
Seria | MSW-01 |
Model | MSW-01-X-70 |
Typ zaworu | Podwójny modułowy zawór dławiąco-zwrotny |
Funkcja | Regulacja przepływu w liniach A i B |
Kierunek dławienia | Metre-Out (dławienie na wylocie z portów A i B) |
Rozmiar nominalny | NG6 (CETOP 03, ISO 4401-03) |
Maksymalne ciśnienie robocze | 35 MPa (5080 PSI) |
Maksymalny przepływ | 80 L/min (21.1 U.S.GPM) |
Regulacja | Dwa niezależne pokrętła ze skalą i śrubami blokującymi |
Ciecz hydrauliczna | Olej mineralny (standardowo), płyny typu fosforanowego estru (wymagane specjalne uszczelnienia F-MSW) |
Montaż | Modułowy, na płycie przyłączeniowej lub w bloku zaworowym |
Masa | ok. 1.5 kg |
Standard konstrukcyjny | 70 |
Główne obszary zastosowania podwójnych zaworów dławiąco-zwrotnych
- Precyzyjna kontrola prędkości siłowników dwustronnego działania w obu kierunkach (np. inna prędkość wysuwu, inna prędkość powrotu).
- Stabilizacja ruchu odbiorników hydraulicznych, gdzie obciążenie jest różne w zależności od kierunku ruchu.
- Regulacja prędkości obrotowej silników hydraulicznych w obu kierunkach.
- Aplikacje w automatyce przemysłowej, gdzie wymagana jest niezależna nastawa parametrów dla każdej fazy cyklu roboczego.
- Systemy, w których inne, pojedyncze zawory dławiące byłyby niewystarczające.
Kluczowe zalety podwójnego modułowego zaworu dławiąco-zwrotnego Yuken
- Niezależna, dwukierunkowa kontrola: Dwa osobne pokrętła pozwalają na precyzyjne i niezależne ustawienie prędkości ruchu dla linii A i B.
- Płynna i stabilna regulacja: Konfiguracja Metre-Out zapewnia doskonałą kontrolę prędkości, minimalizując szarpanie i wibracje.
- Swobodny przepływ w przeciwnym kierunku: Wbudowane zawory zwrotne gwarantują, że ruch odbywa się bez zbędnych oporów.
- Kompaktowa budowa modułowa: Jeden podwójny modułowy zawór dławiąco-zwrotny Yuken zastępuje dwa pojedyncze, oszczędzając miejsce i koszty montażu.
- Niezawodność i trwałość: Solidna konstrukcja, typowa dla produktów Yuken, zapewnia długą i bezawaryjną pracę.
Wskazówki montażowe: Zawór dławiący MSW-01-X-70
Podczas instalacji podwójnego modułowego zaworu dławiąco-zwrotnego Yuken MSW-01-X-70, kluczowe jest zapewnienie czystości powierzchni montażowych. Ponadto, należy prawidłowo dokręcić śruby. Aby wyregulować przepływ, najpierw poluzuj śruby kontrujące na obu pokrętłach. Następnie obracaj pokrętłami, aby ustawić pożądane prędkości dla linii A i B. Co ważne, obrót w prawo (zgodnie z ruchem wskazówek zegara) zmniejsza przepływ, a w lewo go zwiększa. Po ustawieniu, należy ponownie mocno dokręcić śruby kontrujące. Prawidłowo dobrane i wyregulowane zawory dławiące są fundamentem precyzyjnie działającego systemu hydraulicznego.
W przypadku pytań dotyczących tego podwójnego modułowego zaworu dławiąco-zwrotnego Yuken, jego aplikacji lub doboru innych modułowych zaworów dławiących Yuken, nasz zespół specjalistów jest do Państwa dyspozycji.
