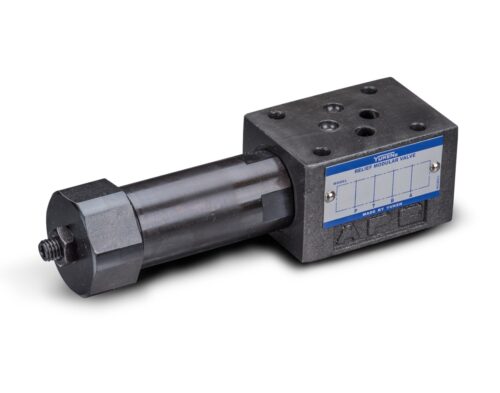

Modułowy zawór przelewowy Yuken MBP-01-H-70 to wysokiej jakości komponent hydrauliczny, zaprojektowany do precyzyjnej kontroli ciśnienia w układach hydraulicznych. Jako produkt renomowanej japońskiej marki, gwarantuje on najwyższą niezawodność oraz długotrwałą pracę, nawet w wymagających warunkach przemysłowych. Jego głównym zadaniem jest zabezpieczenie systemu przed nadmiernym wzrostem ciśnienia poprzez odprowadzenie nadmiaru cieczy hydraulicznej do zbiornika. Dlatego też jest to niezbędny element w każdej profesjonalnej instalacji. Co więcej, jego modułowa budowa w standardzie CETOP 03 (NG6) pozwala na szybki i bezproblemowy montaż w stosach z innymi zaworami, eliminując potrzebę stosowania dodatkowych połączeń rurowych.
Parametry techniczne zaworu Yuken MBP-01-H-70
Parametr | Wartość |
---|---|
Producent: | Yuken |
Seria: | MBP-01 |
Model: | MBP-01-H-70 |
Typ zaworu: | Modułowy zawór przelewowy, bezpośredniego działania |
Standard montażowy: | CETOP 03 / NG6 |
Zakres regulacji ciśnienia (typ H): | 8,0 – 25,0 MPa (80 – 250 bar) |
Maksymalne ciśnienie robocze: | 25 MPa (250 bar) |
Maksymalny przepływ: | 35 l/min |
Regulacja: | Pokrętło |
Waga: | Ok. 1.4 kg |
Główne obszary zastosowania zaworów Yuken MBP-01
- Prasy hydrauliczne i urządzenia formujące
- Obrabiarki sterowane numerycznie (CNC)
- Maszyny do przetwórstwa tworzyw sztucznych (wtryskarki)
- Mobilne układy hydrauliczne w maszynach rolniczych i budowlanych
- Systemy automatyki przemysłowej i linie produkcyjne
- Zasilacze hydrauliczne
Kluczowe zalety zaworu MBP-01-H-70
- Kompaktowa budowa: Idealny do tworzenia złożonych, warstwowych układów hydraulicznych na ograniczonej przestrzeni.
- Precyzyjna kontrola: Umożliwia dokładne ustawienie i utrzymanie zadanego ciśnienia w systemie.
- Wysoka niezawodność: Produkty Yuken są znane na całym świecie z jakości wykonania i długiej żywotności.
- Prosty montaż i serwis: Standard CETOP 3 (NG6) zapewnia pełną kompatybilność i łatwość wymiany lub integracji.
- Stabilna praca: Konstrukcja zaworu minimalizuje wibracje i zapewnia powtarzalność działania.
Montaż i eksploatacja – wskazówki dla zaworu Yuken MBP-01-H-70
Podczas montażu zaworu należy upewnić się, że powierzchnia płyty przyłączeniowej jest czysta i wolna od zarysowań. Zaleca się stosowanie odpowiednich śrub montażowych (4x M5) i dokręcenie ich z momentem zgodnym z dokumentacją techniczną, aby zapewnić szczelność połączenia.
Przed uruchomieniem układu należy sprawdzić poprawność ustawienia ciśnienia na zaworze, a następnie dokonać precyzyjnej kalibracji przy użyciu manometru.
Masz pytania lub potrzebujesz pomocy w doborze odpowiedniego zaworu? Skontaktuj się z nami – chętnie pomożemy!
