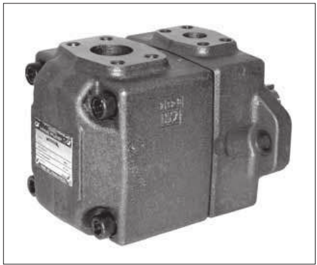

Pompy łopatkowe Yuken PV2R — jednopoziomowe pompy hydrauliczne o stałym przemieszczeniu

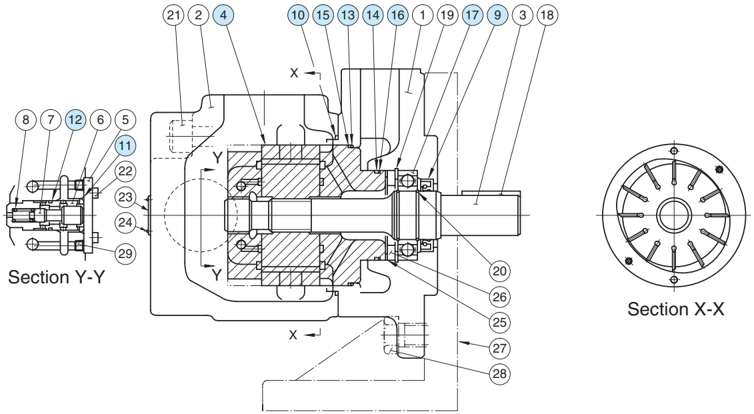

Budowa i zasada działania pomp łopatkowych Yuken PV2R

Pompa łopatkowa o stałym przemieszczeniu działa w oparciu o wirnik z radialnie osadzonymi łopatkami, które dociskane siłą odśrodkową i ciśnieniem hydraulicznym, ślizgają się po profilu krzywkowym pierścienia zewnętrznego (stator). Przestrzeń między łopatkami, wirnikiemi statorem zmienia się podczas obrotu — tworząc komory ssące i tłoczące. Dzięki temu niezmienna geometria przekłada się na stały przepływ przy danej prędkości obrotowej.

Moduł cartridge — szybka wymiana części roboczych

Wszystkie elementy robocze pomp PV2R (wirnik, łopatki, pierścień krzywkowy, płyty boczne) są zintegrowane w jednym module — zestawie cartridge CPV2R. Wymiana cartridge nie wymaga demontażu całej pompy z układu hydraulicznego — wystarczy odkręcić pokrywę, wyjąć zużyty moduł i zamontować nowy. Tym samym skraca się czas postoju maszyny do minimum. Zestawy cartridge są dostępne dla wszystkich modeli (CPV2R1 do CPV2R4).

Uszczelniony wał i łożyskowanie

Wał napędowy jest uszczelniony uszczelniaczem olejowym (oil seal), a łożyskowanie realizowane jest przez łożyska kulkowe dobrane do każdego rozmiaru serii (6004 dla PV2R1, 6205 dla PV2R2, 6207 dla PV2R3, 6209 dla PV2R4). W efekcie trwałość mechaniczna pompy jest wysoka nawet przy długotrwałej pracy pod ciśnieniem.

Opcja uszczelnień specjalnych (Viton)

Do pracy z cieczami na bazie estrów fosforanowych wymagane są specjalne uszczelnienia Viton — prefiks „F-” w numerze modelu (np. F-PV2R1-6-…). Natomiast standardowe uszczelnienia NBR sprawdzają się z olejami mineralnymi i emulsjami wodnymi.

Parametry techniczne — cztery serie pomp PV2R

Seria PV2R dzieli się na cztery grupy rozmiarów o rosnącym przemieszczeniu geometrycznym. Warto zaznaczyć, że każda seria ma własny zakres modeli, co pozwala na precyzyjne dobranie przepływu do wymagań układu.

Tabela specyfikacji — przemieszczenie i ciśnienia maksymalne

* Przy prędkości powyżej 1700 r/min istnieje ograniczenie ciśnienia ssania. Szczegóły w dokumentacji technicznej. Przy stosowaniu cieczy fosforanowych lub wodnistych maksymalna prędkość jest ograniczona do 1200 r/min.

Masa pomp PV2R

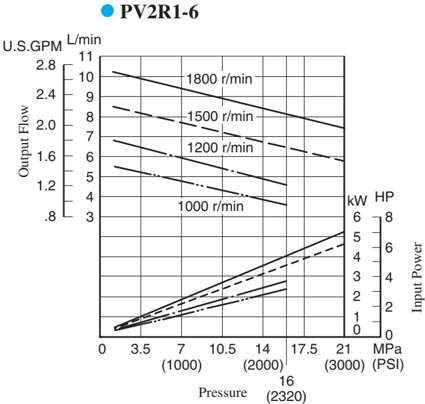

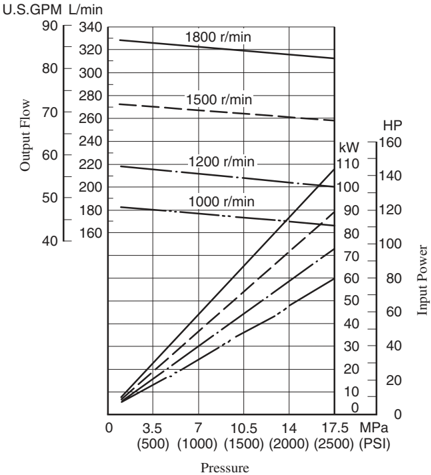

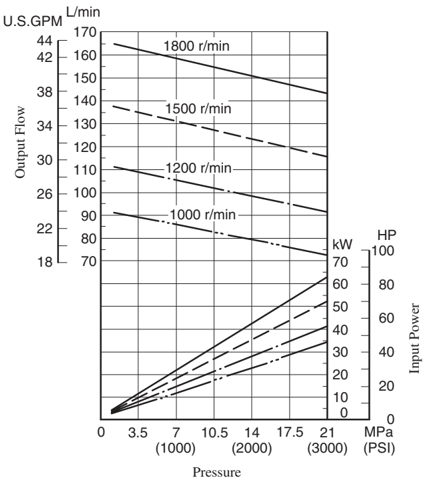

Charakterystyki przepływu i mocy pomp łopatkowych PV2R

Charakterystyki pomp PV2R wyznaczono przy lepkości oleju 20 mm²/s (100 SSU, olej ISO VG32, 50°C). Przepływ wyraźnie rośnie z prędkością obrotową, natomiast pobór mocy jest proporcjonalny do ciśnienia roboczego. Dzięki temu projektant układu hydraulicznego może precyzyjnie określić punkt pracy pompy na podstawie wykresów dla każdego modelu.

Cicha praca — poziom hałasu pomp PV2R Yuken

Jedną z kluczowych cech serii PV2R jest zoptymalizowany profil krzywkowy statora, który minimalizuje pulsacje ciśnienia i tym samym ogranicza generowany hałas. Dzięki temu pompy PV2R nadają się do stanowisk o podwyższonych wymaganiach akustycznych, takich jak hale produkcyjne z obsługą ręczną czy laboratoria badawcze.

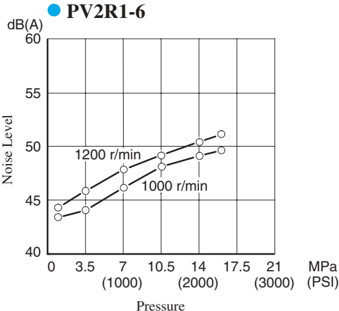

Zgodnie z danymi katalogowymi, pomiar hałasu wykonywany jest w odległości 1 metra od obudowy pompy, przy lepkości oleju 20 mm²/s i tle akustycznym 40 dB(A). Dla modelu PV2R1-6 poziom hałasu w typowych warunkach pracy (1000 r/min, 14 MPa) nie przekracza 50 dB(A). Warto zaznaczyć, że wyższe prędkości obrotowe generują nieznacznie wyższy poziom hałasu — różnica między 1000 a 1200 r/min wynosi ok. 2–3 dB(A).

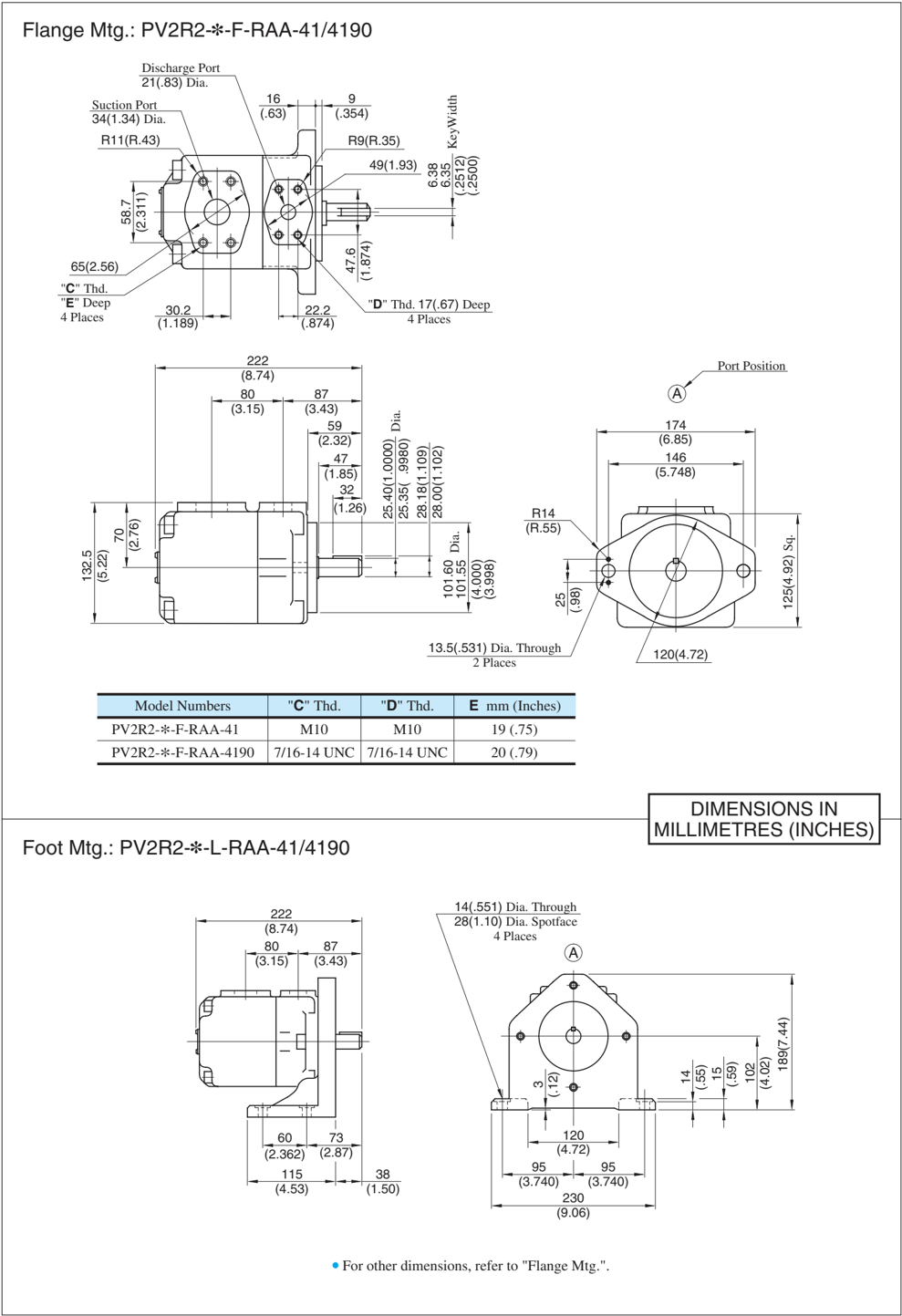

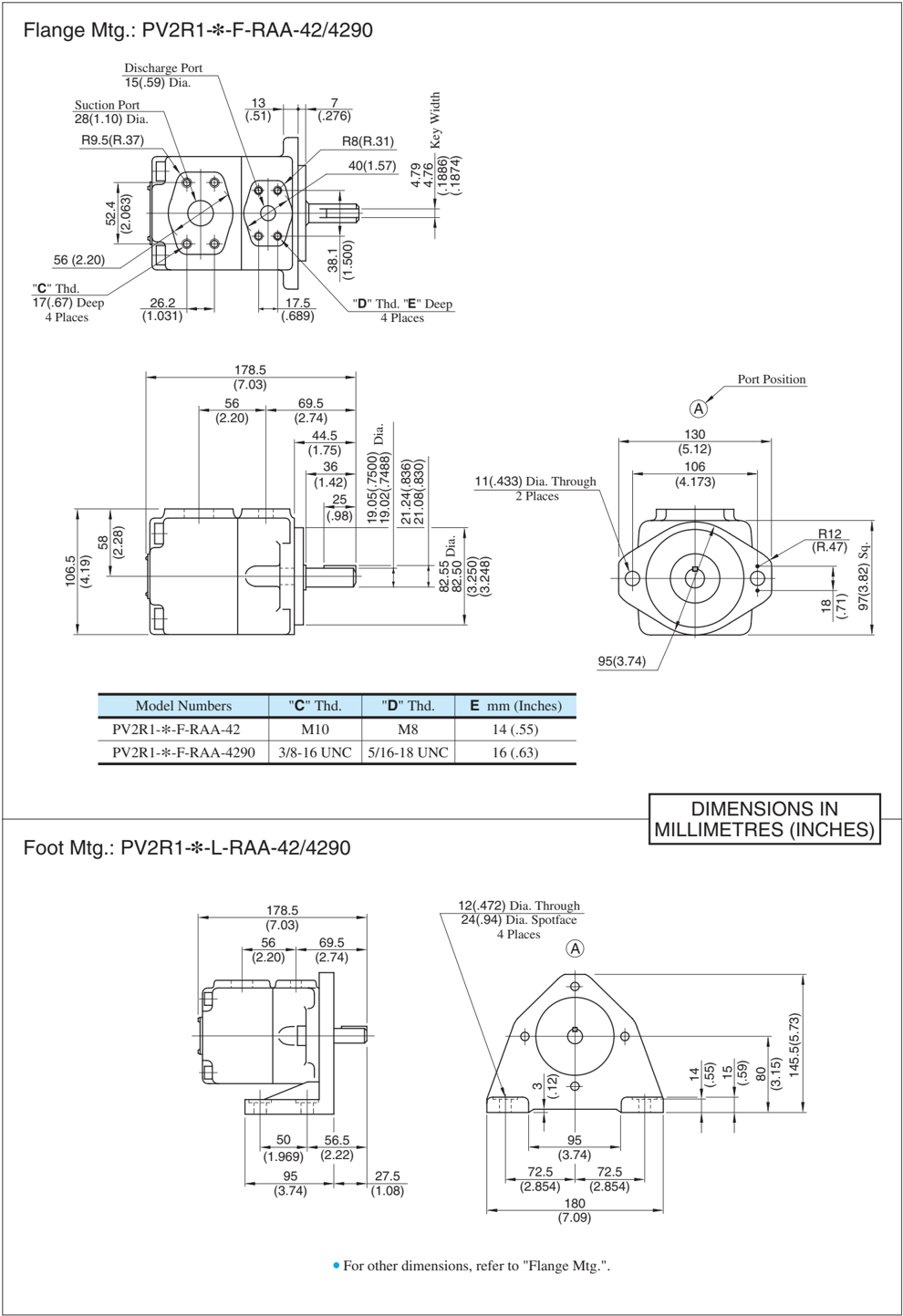

Rysunki wymiarowe i sposoby montażu

Pompy PV2R dostępne są w dwóch wariantach montażu: kołnierzowym (Flange Mounting) i łapowym (Foot Mounting). Montaż kołnierzowy jest standardowy dla aplikacji z bezpośrednim napędem silnikiem elektrycznym przez sprzęgło elastyczne. Natomiast montaż łapowy stosowany jest gdy pompa mocowana jest na płycie podstawy.

Kierunek obrotu wału jest standardowo prawostronny (zgodny z ruchem wskazówek zegara, patrząc od strony wału). Pozycja króćca tłocznego: standardowo górna (oznaczenie A). Kierunek obrotu i pozycje portów mogą być zmieniane w zamówieniu — inne kombinacje dostępne na zapytanie.

Jak odkodować numer modelu pompy PV2R

Każdy numer modelu pompy Yuken PV2R zawiera zakodowane informacje o parametrach i konfiguracji. Poniższa tabela wyjaśnia kolejne człony oznaczenia na przykładzie PV2R1-6-L-RAA-42:

Dopuszczalne płyny hydrauliczne i warunki pracy

Pompy łopatkowe Yuken PV2R współpracują z szerokim spektrum cieczy roboczych, co jest istotną zaletą przy projektowaniu układów wymagających specyficznych mediów:

Części zamienne — zestawy cartridge i zestawy uszczelnień

Yuken zapewnia pełną dostępność części zamiennych dla całej serii PV2R. Dzięki temu obsługa serwisowa jest szybka i ekonomiczna.

Zestawy cartridge (CPV2R)

Zestawy cartridge zawierają wszystkie elementy robocze pompy: wirnik, łopatki, pierścień krzywkowy, płyty boczne i uszczelnienia. Wymiana cartridge zajmuje zwykle 30–60 minut i nie wymaga specjalistycznych narzędzi.

Zestawy uszczelnień (Seal Kits)

Zestawy kołnierzy rurowych (Pipe Flange Kits)

Do pomp PV2R dostępne są zestawy kołnierzy rurowych umożliwiające podłączenie w standardach JIS (japoński), europejskim i północnoamerykańskim. Dostępne są warianty gwintowane, do spawania gniazdkowego (socket welding) oraz do spawania czołowego (butt welding).

Zastosowania przemysłowe pomp łopatkowych PV2R

Pompy łopatkowe Yuken PV2R o stałym przemieszczeniu stosowane są w szerokiej gamie aplikacji przemysłowych. Do najważniejszych obszarów zastosowań należą:

• Wtryskarki tworzyw sztucznych — seria PV2R była projektowana z myślą o tych maszynach; stabilny przepływ i niski hałas są tu kluczowe
• Obrabiarki CNC i centra obróbcze — pompy PV2R zasilają układy mocowania uchwytów, prowadnic i odprowadzania chłodziwa
• Prasy hydrauliczne — wysokie ciśnienie do 210 bar i stabilny przepływ pozwalają na precyzyjne sterowanie siłą nacisku
• Agregaty hydrauliczne ogólnego przeznaczenia — dzięki szerokiemu zakresowi przepływów (5,8–237 cm³/obr) seria PV2R dopasowuje się do różnych pomp zbiorczych
• Maszyny robocze i linie produkcyjne — niski poziom hałasu i długa trwałość sprzyjają stosowaniu w środowiskach pracy wielozmianowej
• Układy z cieczami specjalnymi — estry fosforanowe stosowane w środowiskach pożarniebezpiecznych (przemysł metalurgiczny, lotniczy)

Jak dobrać pompę łopatkową Yuken PV2R do układu hydraulicznego

Dobór pompy łopatkowej PV2R wymaga znajomości kilku podstawowych parametrów układu:

1. Wymagany przepływ [L/min] — oblicz jako: Q = n × q / 1000, gdzie n = prędkość obrotowa [r/min], q = przemieszczenie geometryczne [cm³/obr]
2. Ciśnienie robocze [MPa/bar] — dobierz serię: PV2R1–PV2R3 do 21 MPa (210 bar), PV2R4 do 17,5 MPa (175 bar)
3. Rodzaj cieczy roboczej — olej mineralny, woda z glikolem, emulsja lub ester fosforanowy
4. Prędkość obrotowa silnika — standardowe silniki EU: 1450 lub 1800 r/min (50 Hz)
5. Sposób montażu — kołnierzowy (F) lub łapowy (L)
